Osciloscopio compacto y generador de señal en uno para servicio, desarrollo y enseñanza. Ofrece ancho de banda de 100 MHz, muestreo de 1 GSa/s, 2 canales con 1 MΩ, pantalla TFT de 7" 800 × 480 y generador DDS integrado con 14 formas de onda. Guarde hasta 1000 formas de onda y 1000 capturas en la memoria interna de 1 GB y expórtelas fácilmente por USB. Incluye análisis FFT, modo X‑Y, medición automática y protección contra sobretensión hasta 400 V (x10).

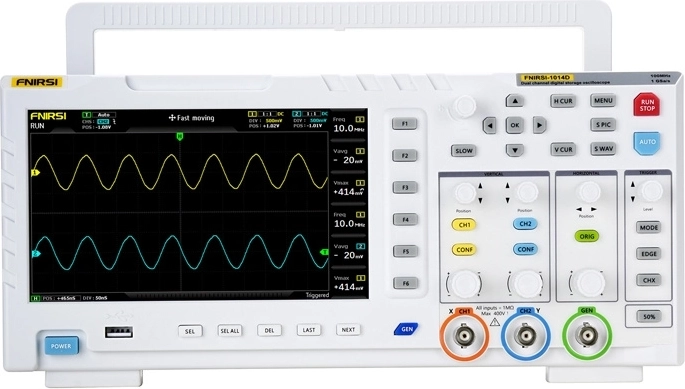

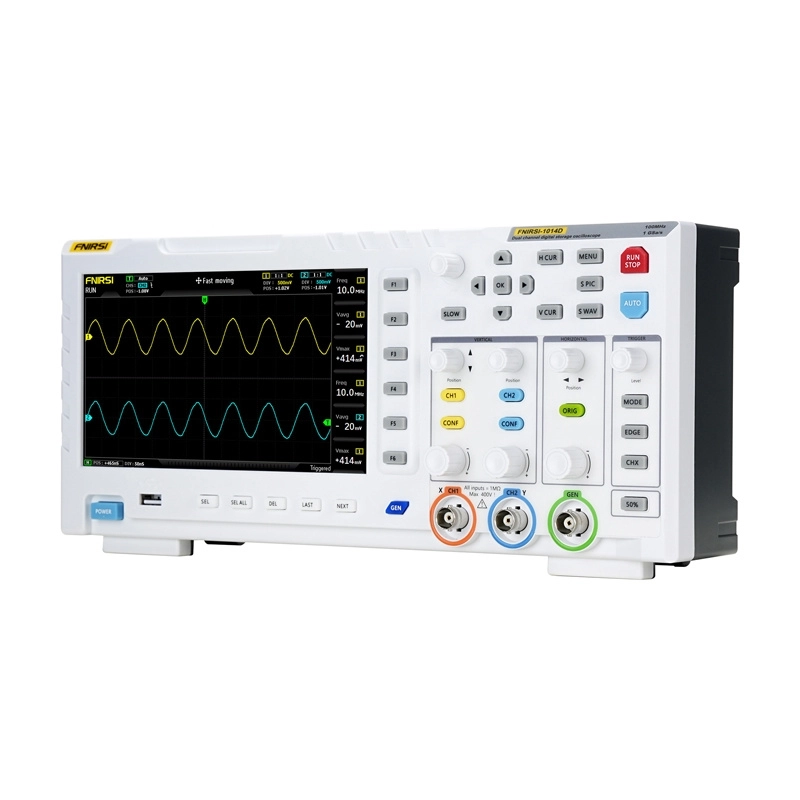

FNIRSI 1014D combina la medición precisa y la generación de señal en un solo instrumento, lo que acelera el diagnóstico de circuitos, las pruebas de prototipos y la enseñanza. Gracias al ancho de banda de 100 MHz, la velocidad de 1 GSa/s y la clara pantalla de 7", obtendrá trazas estables y legibles en un instante. El generador DDS integrado con 14 formas de onda estándar y un paso fino de 1 Hz facilita la simulación y el ajuste.
El dispositivo admite análisis automático, FFT, modo X‑Y y mediciones precisas con cursores. La función de captura de forma de onda permite guardar la traza actual del osciloscopio como salida del generador, lo que amplía significativamente las posibilidades de prueba. La memoria interna de 1 GB almacena hasta 1000 capturas y 1000 formas de onda, que se pueden ver, ordenar y exportar por USB.
Principales ventajas:
- 100 MHz / 1 GSa/s para un análisis detallado de señales rápidas.
- Generador DDS integrado con 14 formas de onda, paso de frecuencia de 1 Hz, seno hasta 10 MHz.
- Función de captura de salida – guardado y regeneración de formas de onda medidas.
- FFT, X‑Y, cursores para un diagnóstico más profundo y lecturas precisas.
- Protección contra sobretensión hasta 400 V (x10) para mediciones más seguras.
- TFT de 7" 800 × 480 con interfaz intuitiva y modo automático.
Especificaciones
- Fabricante
- FNIRSI
- Modelo
- 1014D
- Canales
- 2
- Tamaño de pantalla
- 7 pulgadas
- Resolución de pantalla
- 800 × 480
- Tecnología de visualización
- LCD (TFT)
- Ancho de banda
- 100 MHz
- Frecuencia de muestreo
- 1 GSa/s
- Máximo voltaje de prueba
- 1×: 40 V, 10×: 400 V
- Medición con cursores
- Posición XY, disparador Y
- Modo de desplazamiento (roll)
- Compatible
- Calibración automática
- Compatible
- Registro de forma de onda
- 1000 capturas + 1000 formas de onda (memoria interna 1 GB)
- Gestión de formas de onda
- Compatible (vista previa, ampliación, eliminación, exportación)
- Precisión de voltaje
- ±5 %
- Tiempo de subida
- < 3 ns
- Profundidad de memoria
- 240 Kbit
- Resistencia de entrada
- 1 MΩ
- Sensibilidad
- 50 mV ~ 500 V
- Base de tiempos
- 50 s ~ 10 ns
- Modos de disparo
- Único / Normal / Automático
- Flanco de disparo
- Ascendente / Descendente
- Acoplamiento (AC/DC)
- CA / CC
- Precisión de frecuencia (generador)
- ±0,01 %
- Número de parámetros medidos
- 12 tipos
- Tipos de formas de onda del generador
- 14 tipos (seno, cuadrada, diente de sierra, triangular, etc.)
- Captura de salida
- Compatible (guardado de señales propias)
- Ampliación / transferencia de datos
- Exportación por USB
- Alimentación
- 5 V 2 A / 3 A / 4 A
- Dimensiones
- 310 × 145 × 70 mm
- Contenido del paquete
- Osciloscopio 2 en 1 FNIRSI 1014D, sondas de 100 MHz ×2, cargador USB, manual de usuario
- Frecuencia máxima de salida del generador
- Seno hasta 10 MHz
