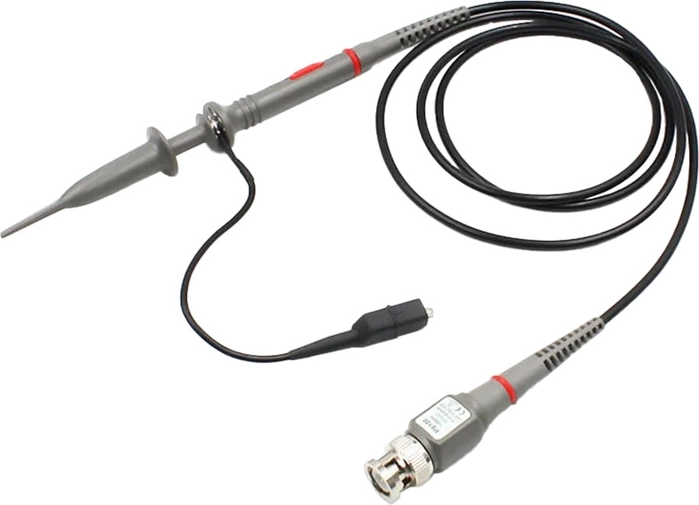

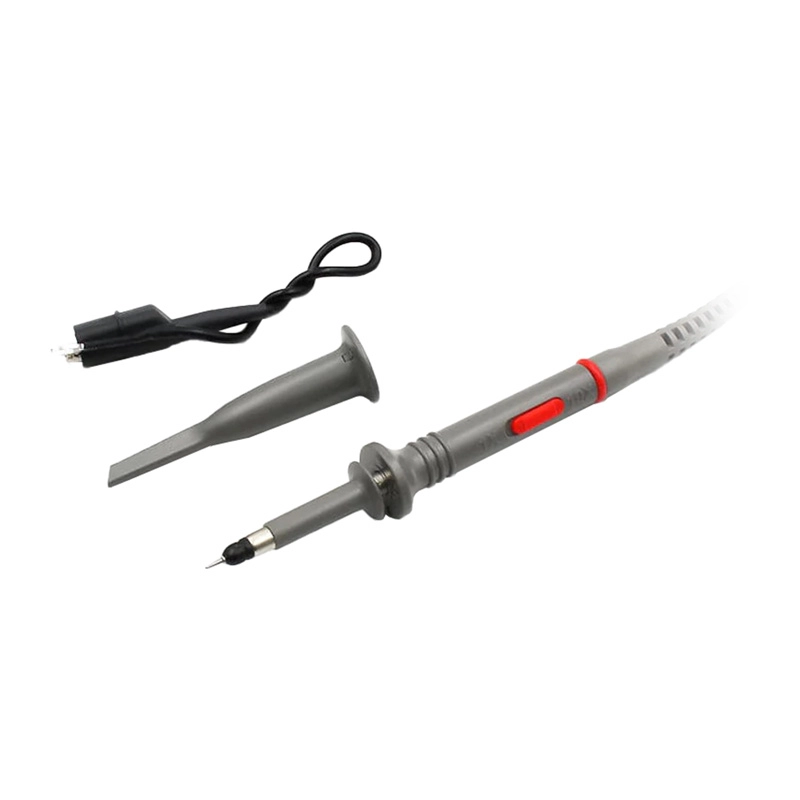

Sonda de osciloscopio de precisión Fnirsi P6100 para mediciones diarias en servicio y taller. Ofrece ancho de banda de hasta 100 MHz, atenuación conmutable 1×/10×, alto voltaje de trabajo de hasta 600 V en modo 10× y tiempo de subida rápido < 3,5 ns para una captura de señal limpia. La construcción ligera y el cable de 120 cm garantizan un manejo cómodo incluso en lugares de difícil acceso.
Fnirsi P6100 es una sonda universal para osciloscopios digitales y analógicos, que combina precisión fiable y funcionamiento seguro. Gracias a la conmutación entre los modos 1× y 10×, puede elegir fácilmente el equilibrio entre sensibilidad y ancho de banda. En modo 10× alcanza una respuesta en frecuencia de hasta 100 MHz, lo que es ideal para señales rápidas y flancos precisos.
Para trabajar con seguridad con secciones de potencia, la sonda ofrece voltaje de trabajo de hasta 200 V (1×) y hasta 600 V (10×). El rango de compensación de 10–30 pF y la baja capacitancia de entrada en modo 10× (18,5–22,5 pF) ayudan a minimizar la carga del circuito medido y la distorsión de las formas de onda.
- Ancho de banda: DC–6 MHz (1×), DC–100 MHz (10×)
- Atenuación: 1× / 10× para uso universal
- Tiempo de subida rápido: < 3,5 ns para flancos de señal precisos
- Seguridad: hasta 600 V DC + AC (10×) para trabajar con tensiones más altas
- Comodidad: construcción ligera (~80 g) y cable de 120 cm para mediciones flexibles
Especificaciones
- Fabricante
- Fnirsi
- Modelo
- P6100
- Respuesta en frecuencia
- DC–6 MHz (modo 1×), DC–100 MHz (modo 10×)
- Relación de atenuación
- 1× / 10×
- Capacitancia de entrada
- 1×: 85–120 pF, 10×: 18,5–22,5 pF
- Rango de compensación
- 10–30 pF
- Tiempo de subida
- < 3,5 ns
- Voltaje de funcionamiento
- 1×: < 200 V DC + AC (pico), 10×: < 600 V DC + AC
- Longitud del cable
- 120 cm
- Rango de temperaturas de funcionamiento
- -10 °C a +50 °C
- Rango de temperaturas de almacenamiento
- -20 °C a +75 °C
- Humedad relativa
- ≤ 5 %
- Peso
- 80 g
- Color
- gris-negro
