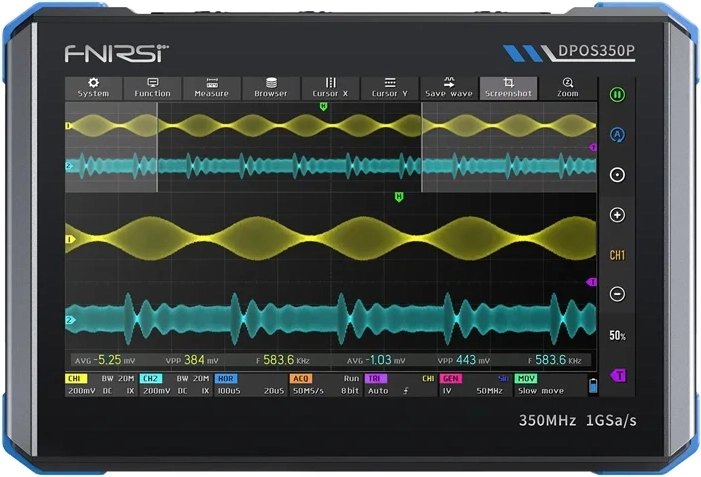

Fnirsi DPOS350P es un osciloscopio digital versátil 4 en 1 con una gran pantalla táctil IPS de 7", que combina osciloscopio, generador de señal, analizador espectral y analizador de respuesta en frecuencia (FRA). Ofrece un ancho de banda de 350 MHz, muestreo de 1 GSa/s y modos de visualización claros, incluido Waterfall 3D, para un diagnóstico, pruebas y análisis rápidos de señales en el laboratorio y en campo.
El DPOS350P está diseñado para un trabajo cómodo al estilo tablet: el control táctil acelera el ajuste de parámetros y la pantalla de 7" con resolución 1024 × 600 ofrece una visión clara de las formas de onda y del espectro. Gracias a la combinación de varios modos de medición, ahorra espacio en la mesa y puede sustituir varios instrumentos independientes.
Principales ventajas y funciones:
- Osciloscopio de 2 canales: 350 MHz, 1 GSa/s, profundidad de memoria 60 kpts, fluorescencia digital, FFT y alta resolución de 8–16 bits.
- Generador de señal: hasta 50 MHz (seno), 14 formas de onda estándar + forma de onda capturada, ajuste de amplitud/offset y ciclo de trabajo.
- Analizador espectral: 200 kHz a 350 MHz, FFT 4K–32K, modos Waterfall incluido modo 3D, medición con cursor.
- FRA – analizador de respuesta en frecuencia: 100 Hz a 50 MHz para una evaluación rápida de amplificadores, filtros y lazos de control (diagrama de Bode).
Contenido del paquete: 2× sonda 350 MHz, cargador QC18W, cable USB, pinzas cocodrilo, manual de usuario.
Especificaciones
- Fabricante
- Fnirsi
- Modelo
- DPOS350P
- Configuración inicial
- 5 preajustes
- Idiomas
- chino / inglés / ruso / portugués
- Diagonal de la pantalla
- 7 pulgadas
- Resolución de la pantalla
- 1024 × 600 píxeles
- Tecnología de pantalla
- IPS, ángulo de visión completo
- Modo de interacción
- Pantalla táctil capacitiva
- Interfaz de expansión
- Pantalla táctil capacitiva
- Apagado automático
- 15 minutos ~ 1 hora / desactivado
- Actualización
- Admite actualizaciones de imagen .iso
- Requisitos de carga
- QC18W – 12 V / 1,5 A
- Batería
- Litio 3,7 V, 8000 mAh
- Tiempo de funcionamiento
- aprox. 3 horas
- Tiempo de carga
- aprox. 5 horas
- Consumo total de energía
- 10 W
- Refrigeración
- pasiva (aire)
- Dimensiones del dispositivo
- 190 × 128 × 37 mm
- FRA: frecuencia de la señal de excitación
- 100 Hz ~ 50 MHz
- FRA: amplitud de la señal de excitación
- 0 ~ 5 Vpp
- FRA: offset de la señal de excitación
- −2,5 V ~ +2,5 V
- FRA: número de puntos de frecuencia
- 20 ~ 500
- FRA: medición con cursor
- frecuencia / ganancia / fase
- FRA: modo de funcionamiento
- único / cíclico
- FRA: calibración del sistema
- compatible
- SA: método de conversión
- FFT
- SA: longitud FFT
- 4K ~ 32K
- SA: rango de frecuencia
- 200 kHz ~ 350 MHz
- SA: rango de nivel
- −260 dBmV ~ +260 dBmV
- SA: medición con cursor
- frecuencia / amplitud
- SA: marcado de parámetros
- energía armónica máxima
- SA: gráfico de cascada
- compatible
- SA: gráfico de cascada 3D
- compatible
- SA: ajuste automático
- compatible
- SA: calibración del sistema
- compatible
- Osciloscopio: número de canales
- 2
- Osciloscopio: ancho de banda
- 350 MHz
- Osciloscopio: tiempo de subida
- 1 ns
- Osciloscopio: frecuencia máxima de muestreo
- 1 GSa/s
- Osciloscopio: profundidad de memoria
- 60 kpts
- Osciloscopio: impedancia de entrada
- 1 MΩ / 14 pF
- Osciloscopio: rango de base de tiempos
- 5 ns ~ 50 s
- Osciloscopio: base de tiempos (roll)
- 50 ms ~ 50 s
- Osciloscopio: sensibilidad vertical
- 2 mV ~ 20 V (1×)
- Osciloscopio: rango vertical
- 16 mV ~ 160 V (1×)
- Osciloscopio: precisión DC
- ±2 %
- Osciloscopio: precisión de tiempo
- ±0,01 %
- Osciloscopio: acoplamiento de entrada
- DC / AC
- Osciloscopio: fondo de la cuadrícula
- mostrar / ocultar
- Osciloscopio: desplazamiento de la forma de onda
- ajuste grueso / fino
- Osciloscopio: protección contra sobretensión
- hasta 400 V
- Osciloscopio: brillo de la forma de onda
- ajustable
- Osciloscopio: visualización FFT
- compatible
- Osciloscopio: fluorescencia digital
- compatible
- Osciloscopio: atenuación de la sonda
- 1× / 10× / 100×
- Osciloscopio: limitación por hardware del ancho de banda
- 150 MHz / 20 MHz
- Osciloscopio: modo de alta resolución
- 8 bits ~ 16 bits
- Osciloscopio: medición de parámetros
- 12 tipos
- Osciloscopio: medición con cursor
- tiempo, período, frecuencia, nivel, voltaje
- Osciloscopio: detección de disparo
- digital
- Osciloscopio: canal de disparo
- CH1 / CH2
- Osciloscopio: modo de disparo
- Auto / Single / Normal
- Osciloscopio: flanco de disparo
- Rising / Falling
- Osciloscopio: atenuación de disparo
- L1 ~ L3
- Osciloscopio: nivel de disparo
- Manual / Auto (10 % ~ 90 %)
- Osciloscopio: registro de capturas de pantalla
- 90 imágenes
- Osciloscopio: registro de formas de onda
- 500 conjuntos
- Osciloscopio: visualización de temperatura de color
- Compatible
- Osciloscopio: modo X-Y
- Compatible
- Osciloscopio: zoom de base de tiempos
- Compatible
- Osciloscopio: ajuste automático con un botón
- Compatible
- Osciloscopio: retorno a cero con un botón
- Compatible
- Osciloscopio: visor de datos
- Compatible
- Generador de señal: tipos de formas de onda
- 14 estándar + forma de onda capturada
- Generador de señal: frecuencia
- 0 ~ 50 MHz (seno), otras formas de onda hasta 10 M / 5 M / 3 M
- Generador de señal: amplitud
- 0 ~ 5 Vpp
- Generador de señal: offset
- −2,5 V ~ +2,5 V
- Generador de señal: ciclo de trabajo
- 0,1 % ~ 99,9
- Generador de señal: resolución de frecuencia
- 1 Hz
- Generador de señal: resolución de amplitud
- 1 mV
- Generador de señal: resolución de offset
- 1 mV
- Generador de señal: resolución del ciclo de trabajo
- 0,1
- Generador de señal: formas de onda personalizadas guardadas
- 500 conjuntos
