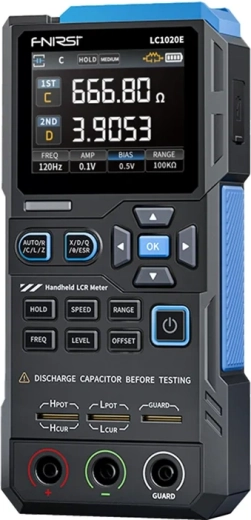

FNIRSI LC1020E es un medidor LCR portátil compacto para una medición rápida y precisa de componentes. Ofrece reconocimiento automático de R/C/L, amplio rango de frecuencias de prueba de 100 Hz a 100 kHz, visualización dual de parámetros y funciones prácticas para servicio y producción: comparación con tolerancia, clasificación y registro de datos. Gracias a la carga USB‑C, la batería integrada y el apagado automático, es ideal tanto para el laboratorio como para el trabajo de campo.
El medidor LCR portátil FNIRSI LC1020E le facilita el diagnóstico y la verificación de componentes electrónicos. El instrumento reconoce automáticamente si está midiendo una resistencia, un condensador o un inductor, y selecciona de inmediato el modo correcto. Gracias a múltiples frecuencias de prueba y al voltaje de prueba ajustable, obtendrá resultados estables y repetibles en desarrollo, servicio y control de calidad.
Ventajas principales:
- Reconocimiento automático de componentes (R/C/L) y modo AUTO para una medición rápida.
- 5 frecuencias de prueba (100 Hz a 100 kHz) para un análisis más preciso de distintos tipos de componentes.
- Lectura dual: visualización simultánea de dos parámetros para una evaluación más rápida.
- Nivel de voltaje de prueba ajustable y polarización interna (Bias) para componentes sensibles.
- Calibración de circuito abierto y de cortocircuito para reducir la influencia de los cables de medición.
- Comparación con el valor nominal y la tolerancia + modo de clasificación para producción e inspección de entrada.
- Registro y estadísticas en tiempo real para un trabajo eficiente con los resultados.
- Pantalla TFT a color de 2,8" con interfaz clara.
- Carga mediante USB‑C y apagado automático para uso móvil.
Contenido del paquete:
- medidor
- cable de datos
- placa de cortocircuito
- pinza de prueba Kelvin
- cables de medición (negro + rojo)
- manual de usuario
Especificaciones
- Fabricante
- FNIRSI
- Modelo
- LC1020E
- Frecuencias de prueba
- 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Precisión básica
- 0,3 %
- Pantalla
- Pantalla TFT LCD de 2,8 pulgadas
- Resolución de la pantalla
- Parámetro principal: 4,5 dígitos | Parámetro secundario: 4,5 dígitos
- Parámetros de medición
- Parámetros principales: AUTO / R / C / L / Z | Parámetros secundarios: X / D / Q / θ (ángulo de fase) / ESR
- Rango de medición
- Inductancia (L): 0–100 H | Capacitancia (C): 0–100 mF | Resistencia (R): 0–10 MΩ
- Polarización interna (Bias)
- 0,0 V, 0,5 V
- Nivel de voltaje de prueba
- 0,1 V, 0,3 V, 0,6 V
- Funciones de calibración
- Calibración de circuito abierto, calibración de cortocircuito (Short)
- Función de comparación
- Cálculo del error relativo entre el valor medido y el nominal (en %), filtrado de resultados. Ajuste de valores nominales y tolerancia; rango de tolerancia del 0,1 % al 99,9 %.
- Función de registro
- Verificación del cumplimiento del valor nominal y la tolerancia configurados; registro del número de mediciones correctas e incorrectas.
- Configuración del terminal de medición
- De tres terminales, de cinco terminales
- Impedancia de salida
- 100 Ω
- Interfaz de comunicación
- USB tipo C (puerto serie virtual)
- Otros ajustes
- Ajuste de idioma, brillo de pantalla y sonido, apagado automático, ajustes de calibración, información del sistema
