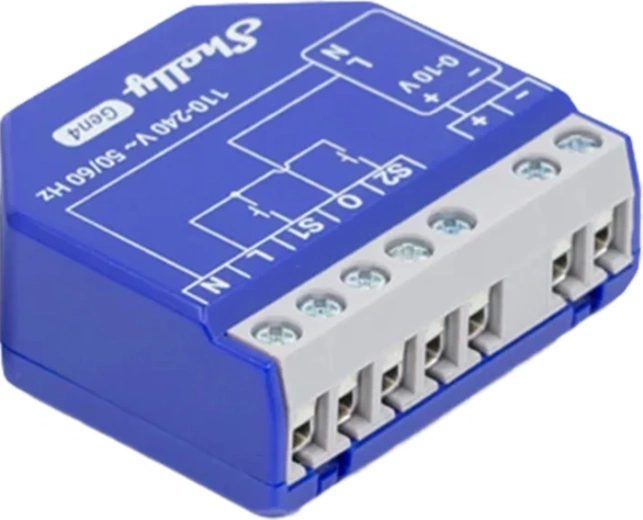

Shelly Dimmer 0/1–10 V PM Gen4 es un regulador de intensidad inteligente para dispositivos con el estándar 0–10 V y 1–10 V (iluminación LED, motores, válvulas), que ofrece regulación continua, medición del consumo y un control cómodo mediante la app y también con un interruptor clásico. Gracias al soporte de Wi‑Fi, Zigbee, Bluetooth y Matter, se integra fácilmente en un hogar inteligente moderno, y con la instalación detrás del interruptor existente se mantiene el aspecto del interior.
Módulo compacto para montaje detrás del interruptor
El diseño compacto facilita la instalación en una caja de empotrar: obtendrá control inteligente sin sustituir los interruptores existentes y sin cambiar el diseño de la habitación.

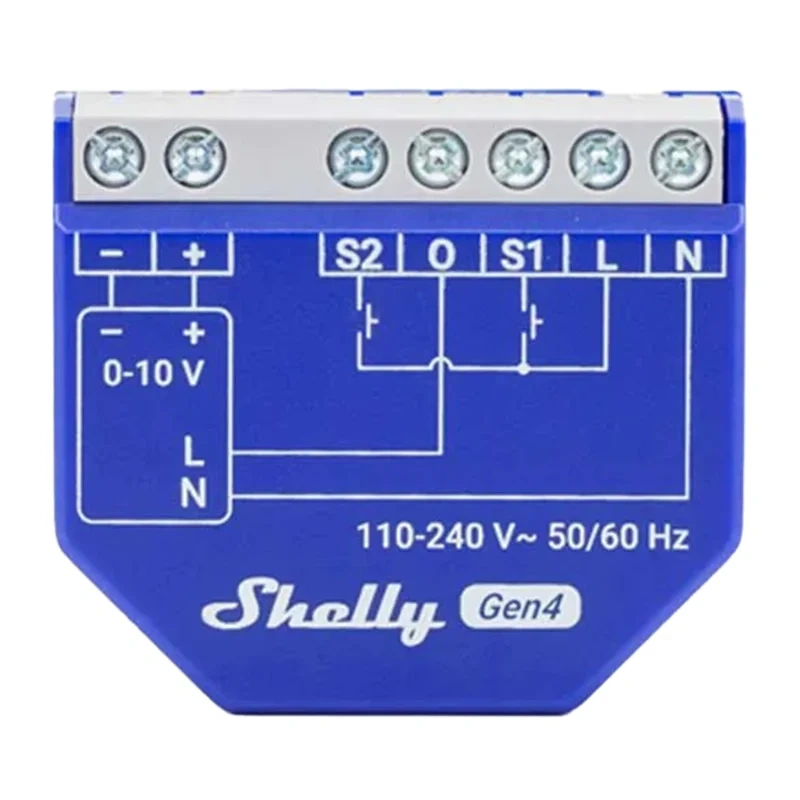

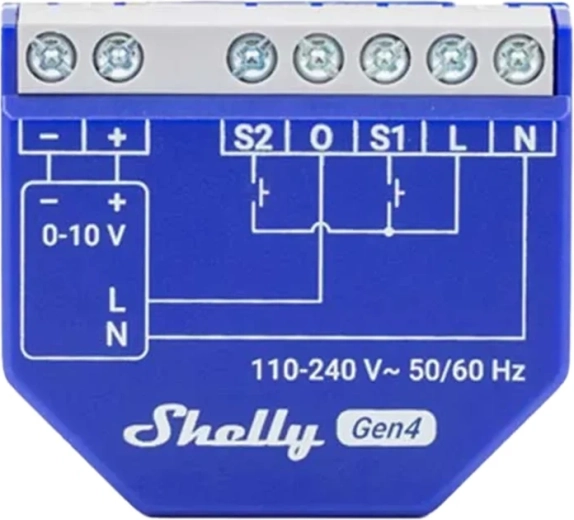

Control preciso 0–10 V / 1–10 V y cableado sencillo
Los bornes claros y el esquema de conexión ayudan durante la instalación. El regulador está destinado a dispositivos con entrada de control 0–10 V / 1–10 V y también admite entradas S1/S2 para control mediante pulsadores.

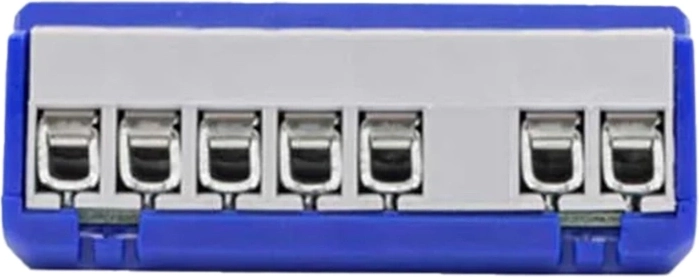

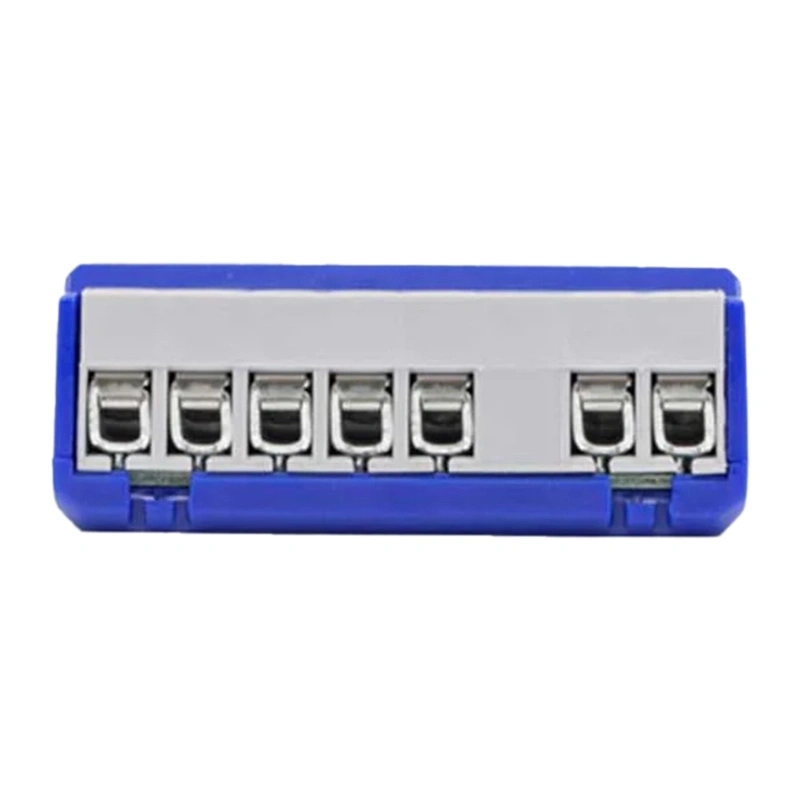

Bornes fiables para una conexión segura de los conductores
La robusta bornera permite una conexión firme y ordenada de los conductores, lo que contribuye a un funcionamiento seguro y a un contacto estable en la instalación.
Shelly Dimmer 0/1–10 V PM Gen4 es una solución universal para modernizar el control de la iluminación y otros dispositivos con entrada 0/1–10 V. El montaje en una caja de empotrar (p. ej., detrás del interruptor o en una estructura de techo) permite conservar el control existente y, al mismo tiempo, añadir funciones de automatización inteligente.
El dispositivo le da un control preciso sobre el ambiente de la habitación: ajustará el brillo mínimo y máximo, la velocidad de las transiciones y el nivel de brillo al encender. El práctico modo nocturno atenúa automáticamente la luz en las horas seleccionadas, por lo que es ideal para el dormitorio, la habitación infantil o el pasillo.
La conexión con el mundo del hogar inteligente es sencilla gracias a la comunicación multiprotocolo y a la amplia compatibilidad. El regulador admite escenarios y automatizaciones (temporizadores, amanecer/atardecer, scripts) y, además, mide de forma continua el voltaje, la corriente y el consumo de la carga conectada para una mejor visión general y optimización de costes.
- Instalación sin afectar al aspecto – montaje detrás del interruptor
- 0–10 V / 1–10 V para LED, motores y válvulas
- Medición del consumo y visión en tiempo real
- Wi‑Fi + Zigbee + Bluetooth + Matter para una integración sencilla
- Automatización (planes, escenarios, scripts, MQTT, Webhooks)
Especificaciones
- Fabricante
- Shelly
- Modelo
- Dimmer 0/1–10 V PM Gen4
- Dimensiones (Al × An × Pr)
- 38,5 × 43,5 × 17 mm
- Peso
- 28,5 g
- Par de apriete máximo para bornes de tornillo
- 0,4 Nm
- Sección del conductor
- 0,2–2,5 mm² (monohilo, multihilo y conductores con terminales)
- Longitud del conductor pelado
- 5–6 mm
- Instalación
- En caja de derivación, detrás de un interruptor de pared o en una estructura de techo
- Material de la carcasa
- Plástico
- Color de la carcasa
- Carcasa: Pantone 2736C (azul); Impresión: blanca
- Color del conector
- Gris
- Temperatura de funcionamiento
- -20 °C a 40 °C
- Humedad
- 30 % a 70 % de humedad relativa
- Altitud máxima de funcionamiento
- 2000 m s. n. m.
- Alimentación
- 110–240 V AC, 50/60 Hz
- Consumo
- < 1,5 W
- Tipo de control de tensión 0–10 V / 1–10 V
- Fuentes de corriente (Current Sourcing); Sumideros de corriente (Current Sinking)
- Protección externa
- 16 A, curva de disparo B o C, poder de corte 6 kA, clase de limitación de energía 3
- Tensión máxima de conmutación
- 240 V AC
- Corriente máxima de conmutación
- 13 A
- Corriente máxima de control
- 35 mA
- Voltímetro (AC)
- 110–240 V
- Precisión de medición de tensión
- ±10 %
- Amperímetro (AC)
- 50 mA–16 A
- Precisión de medición de corriente
- ±10 %
- Almacenamiento de datos medidos
- No
- Sensor interno de temperatura
- Sí
- Protocolo Wi‑Fi
- 802.11 b/g/n/ax
- Banda RF Wi‑Fi
- 2401–2483 MHz
- Potencia máx. de transmisión Wi‑Fi
- < 20 dBm
- Alcance Wi‑Fi
- Hasta 30 m en interiores y hasta 50 m en exteriores (según condiciones)
- Protocolo Bluetooth
- 5.0
- Banda RF Bluetooth
- 2402–2480 MHz
- Potencia máx. de transmisión Bluetooth
- < 4 dBm
- Alcance Bluetooth
- Hasta 10 m en interiores y hasta 30 m en exteriores (según condiciones)
- Protocolo Zigbee
- 802.15.4
- Función de repetidor Zigbee
- Sí
- Banda RF Zigbee
- 2405–2480 MHz
- Potencia máx. de transmisión Zigbee
- < 20 dBm
- Alcance Zigbee
- Hasta 100 m en interiores y hasta 300 m en exteriores (según condiciones)
- Procesador (CPU)
- ESP32-C6
- Frecuencia de reloj
- 80 MHz
- Memoria flash
- 8 MB
- Planes horarios
- 20
- Webhooks (acciones URL)
- 20 (hasta 5 direcciones URL por webhook)
- Soporte de scripts
- Sí
- MQTT
- Sí
- Planes horarios avanzados
- Sí
- KVS (almacenamiento clave-valor)
- Sí
